建筑幕墙设计------谁的更尴尬？
建筑幕墙在我国曾经走过了三十五年的开展进程，幕墙技术也逐渐走向多元化。
幕墙外表资料由玻璃、铝板、石材开展到陶土板、陶瓷板、人造板、GRC、钛锌板、铜板、钛板、清水混凝土……
幕墙结构方式从隐框、明框的构件式幕墙开展到单元式幕墙、双层幕墙、点式幕墙、吊挂幕墙等等。幕墙构造方式由单一的铝合金开展到钢构造、玻璃构造、拉索拉杆构造、混合构造等等。
幕墙早期功用只是外围护结构，如今已应有尽有，能够含有通风、消防、遮阳、清洗、灯光、节能、防霾、自动换气等等功用。
但是，目前幕墙设计参谋行业，付费极低，缺乏以用足够资源完成。招致设计完成度缺乏。所以经常呈现的状况是：设计“埋雷”，资料“布阵”，工艺“任性”，造价“启齿”。
关于建筑总体设计：
没有幕墙设计专业分工——为难！
关于建筑构造设计：
幕墙构造义务不清不楚——为难！
关于施工图纸深度：
有国度统一规范没执行——为难！
关于幕墙参谋效劳：
有顾无问实践形同虚设——为难！
关于幕墙设计收费：
差异宏大没有行业规范——为难！
1 · 设计分项专业中没有幕墙
由于历史的缘由，中国的建筑设计专业中是没有幕墙设计专业的，建筑师常常只会提出诸多请求，在没有构造师辅佐的状况下让幕墙设计师本人想方法完成。

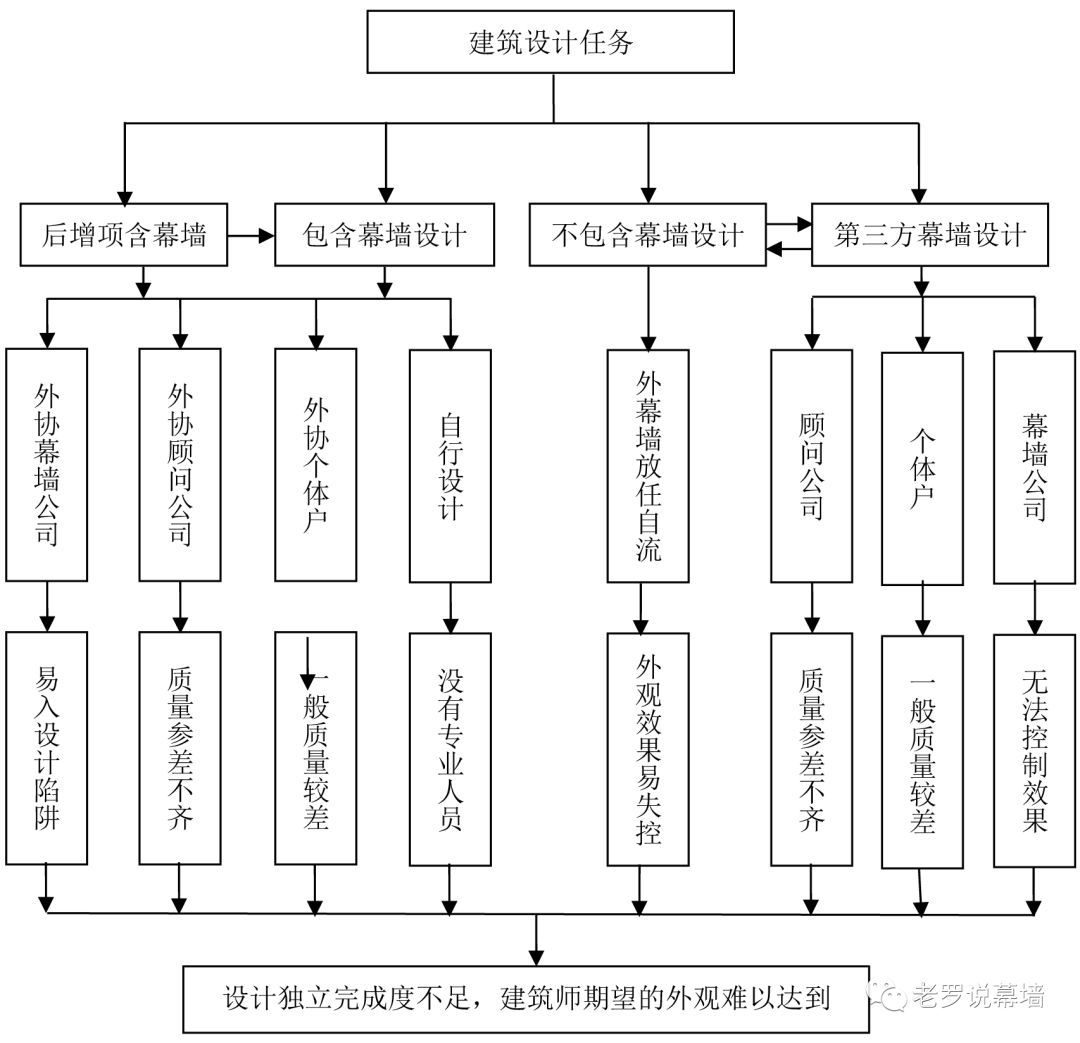

过去，设计院接到的国内建筑设计项目，很少有包含幕墙设计的，不是设计院没有团队不肯接，就是业主为省钱不肯给，这种情况对项目的设计工作完成度是有很大影响的。建筑外幕墙是建筑设计的重要组成局部，设计任务（或设计合同）不包含幕墙，意味着建筑设计单位不对外幕墙的外观及平安担任；没有好的外幕墙设计的建筑设计是不完好的。
如今很多设计院依然没有幕墙部门，他们用极少的本钱，让幕墙公司做设计。一些幕墙公司是为了追求工程施工，在设计中埋下各种各样的地雷（施工圈套），留待本人中标时处理，在其他施工单位中标时便产生危害。在这个诡异的设计生态链中，由于没有牢靠的技术检查，其结果不可思议。长期以来，一些建筑设计院对幕墙设计有两种对策：一是尽量甩项，由于不懂，痛快不理；这种情况令建筑师无法按本人的企图完成立面设计，也令未来施工中常常屈从于承包商，做出不三不四的作品。二是如前述那样接回来，有配合主体合同低价贡献的，也有后来应业主请求补充合同的。但是，无论如何，许多设计院至今还没有把幕墙设计当作建筑设计承包的必然工作内容选项，即没有设定为建筑设计的工种之一，它的位置远不如水电、暖通、内装、照明和绿建。
但是，由于建筑项目设计工种里没有幕墙和屋面等幕墙专项内容，常常在设计项目报价内容上就疏忽了，招致分配到幕墙设计工作时曾经资源缺乏，没有几设计费了。复杂的建筑幕墙是很难找到适宜的外分包的，建筑巨匠们常常设计许许多多十分复杂的幕墙结构，任由一些并不专业的公司去完成，是有一定风险的。
2 · 幕墙设计的运作过程
近几年来，各大设计院纷繁设立幕墙设计部门，辅佐本人的建筑师依照他们的意愿设计幕墙，不再假手于人了。中国建筑设计院、北京市建筑设计院、上海华东建筑设计院、上海都市建筑设计院、广东省建筑设计院、中建西南建筑设计院、同济大学建筑设设计院、深圳市建筑设计总院、浙江省建筑设计院等等……
做得较好的是中建西南建筑设计研讨院，他们规则一切院内项目的幕墙必需是该院的幕墙中心完成。幕墙设计部门参与招标筹划、计划设计、施工图和后期管理。处理了该院一切有幕墙的后顾之忧，使得近年来该院的建筑设计有了很大的进步，出了很多精品工程。他们加大投入科研力度，每年按收入的3%用于科研立项，从院管理费列支。加上关于自接项目给予5%的管理费奖励，使得其幕墙中心开展十分良好，构成一个很有范围的幕墙设计院了，他们的施工图的功底扎实，不断持续施工单位关于质量管理的请求，其设计质量应是目前设计院中较好的一个。

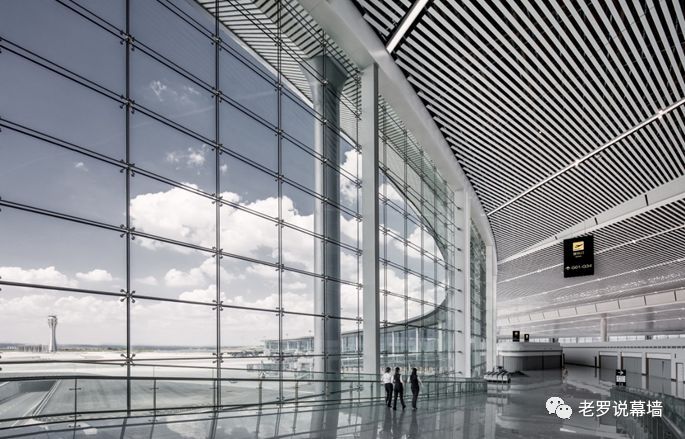

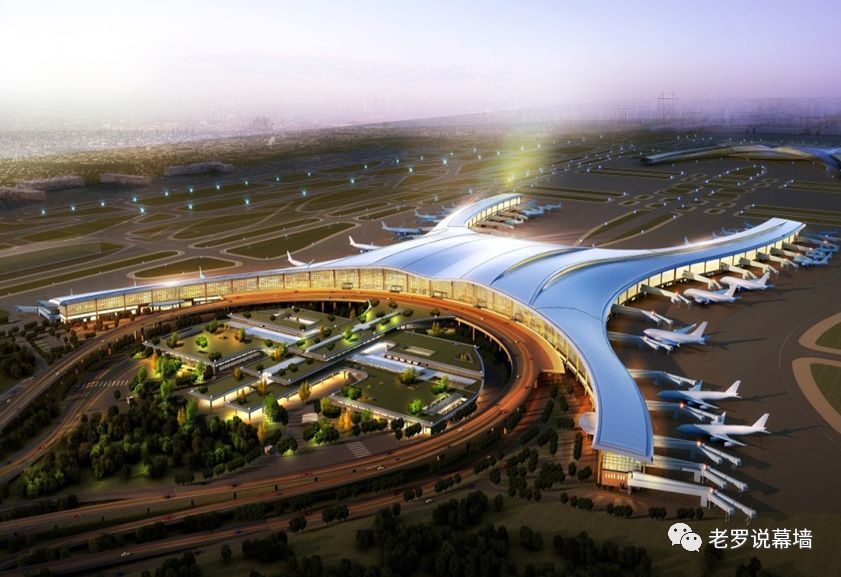

（重庆江北国际机场T3A航站楼——中国建筑西南设计院 建筑幕墙设计所）
3 · 幕墙是建筑设计中极为重要的局部
建筑设计院本人的幕墙设计部门应是提供涵盖整个幕墙工程生命周期的设计，除了依照建筑师的请求做好幕墙的计划图、施工图外，还应该关注从工厂加工消费、包装运输、工地装置、清洁维护直到检修改换的幕墙全生命周期。幕墙设计师给予建筑项目的幕墙体系和构件必然是综合思索上述各方面要素和本钱之后的最优解。
幕墙设计师依照建筑师的理想，设计有特式的节点结构，给予每一个建筑特定的文化价值符号。幕墙设计部门应在建筑计划初期，与建筑师共同针对建筑表面皮的分格关系等外观效果，依据资料特性、消费工艺、运输与装置的便利性和可行性上停止优化思索。在深化系统节点的过程中，会充沛思索项目的建造条件与环境要素，设计出的确可行、快捷烦琐的施工计划，而非简单地套用相似项目的规范节点或画出仅仅停留在纸面上的理论节点。
在建筑项目配合中，幕墙设计师还应该配合建筑师对幕墙的灯光、热工、清洗、维护等相关配套工程提出合理的设计倡议，以至参与设计。应该讲求建筑表面皮一体化的设计，而非在做出粗略的幕墙图纸之后再交由其他配套专业在其根底上停止僵硬的构件堆砌。
幕墙设计团队应充沛综合各方观念，针对不同建筑类型、建筑作风、立面效果、性能请求等业主或建筑师的请求，深化各种可行的幕墙系统构造计划和节点，依托大量相似项目的设计、施工、管理经历，与建筑师讨论决议资料品种、性能、色泽、质感和技术参数，讨论建形成本以及预算本钱对幕墙构造性能资料等选择的影响，只要控制了这一系列幕墙设计输入材料，才干加快完成幕墙系统的深化设计。
4 · 建筑设计应该主导幕墙创新
建筑设计院的幕墙部门是幕墙方式最重要的引导者，应该紧跟建筑设计院鼎力推进科技创新的步伐，应用好装配式建筑开展的契机，加快幕墙创新步伐，完善缺陷改造，以期到达资源均衡、纵横结合、持续高效、成果不时的创新建立目的。加速幕墙专业由“项目设计”到“产品设计”的转变。分离实践项目的参与，研发具有适用性的建筑幕墙相关系统，特别是在装配式建筑方面，分离幕墙的机械技术特性，开发出与现行市面上的普遍的装配式混凝土模块有明显差别化的处理计划。其实幕墙技术的创新依然有许多空间的：
建筑屋面系统的设计与创新研讨；
建筑外幕墙与通风防霾的技术研讨；
装配式建筑管线配套插接规范件设计制造；
装配式建筑工程配套工夹具规范件设计制造；
大板块装配式幕墙的快速装置工法研讨；
其实，大板块装配式幕墙是能够很大水平处理施工工匠问题的，只需在工厂制造的大板块能按质量规范完成，装置工作是不需求工匠技巧的，只需按工序拼装便能够完成。
儿童玩具乐高（Lego）就是不大需求工匠技巧能够完成的微型工程。
创新是有代价的，是先驱还是先烈，得看你的造化了。
目前我们幕墙业适用的标准、规范、通知、意见太多太乱，不少反复堆叠，不少互相矛盾，令很多设计者无所适从。一些专家更曲意解释政府通知、中央意见，为个人谋利，状况恶劣。
标准、规范是行业或产品的守则，法律根据。一个规范的出台，既标准了同业，也约束了创新。但是，标准、规范都是滞后的，它是在创新的胜利之后才有的。
老罗激烈呼吁各方对创新给予支持，少点阻拦，对创新的失败更要宽容。只要这样的环境才干有利于全民创新，国度强盛！各位幕墙同仁，让我们一同努力吧！
幕墙施工图设计深度请求！幕墙设计师必备！
一、幕墙工程施工图纸内容请求
幕墙工程施工图纸普通应包括封面、目录、设计阐明、资料明细表、
立面图、平面图、立面索引图、规范节点图、全部大样图、节点图、
埋件、角码等加工件加工图、型材截面图以及开模图等。力学和热工
计算书。
各局部图纸内容应统一、完善，立面图、平面图与大样图、节点图等
图纸的表述要分歧，前后对应。
应包含广告牌收口、清洗配套措施等
二、幕墙工程施工图纸编号请求
幕墙工程施工图纸除封面外，应依照图纸内容的分类停止编号，各类
别编号应统一连续。
三、封面和目录设计深度请求
1、封面
应包括工程称号、出图日期、设计公司称号。（不得写明外立面装饰
工程，标明幕墙或门窗）
2、目录
应按全部图纸的品种划分大项，在大项下按图纸编号、称号等次第排
列，图纸页数应连续编码。
图框中含有工程项目称号，建立单位称号（与任务书相同），建筑设
计单位称号，图纸绘制比例、图幅、图号和页码。索引图注明索引号
图号和索引号勾注一同放大放置图纸右下角。
四、设计阐明设计深度请求
应包括幕墙工程概略、本次设计范围描绘（罗列单项和散布状况），
设计根据和采用标准、设计理念和结构设计理论、主要幕墙方式系统
概述（幕墙构造选材及结构要点阐明）、物理性能、建筑设计（防火
和避雷）、资料物理性能和本项目选用概述、加工请求、施工请求、
其他施工单位配合和施工留意事项、面饰资料色差控制方法、实验要
求、清洗配套措施、废品维护、物料表等。
1、幕墙工程概略
应包括幕墙工程称号、建立地点、开发单位、建筑设计单位、建
筑物总高度、层数、规范层高、总面积、主体构造方式空中粗糙类别、
建筑物耐火等级、抗震设计烈度、设计运用年限、幕墙工程概述等。
2、设计根据
应罗列幕墙工程所参照和援用的国度及中央公布的标准及规程、法令以及行业规范文件包括工程招标和答疑文件等。
3、主要幕墙方式阐明
应对幕墙工程所采用的主要幕墙方式停止扼要阐明，包括但不限
于对主要幕墙方式的散布部位和位置、构造体系、龙骨和面板材质与
规格等、节点做法、主要特性等的扼要阐明（能够配图）。
4、幕墙构造及结构要点阐明
应对幕墙工程的主体构造体系、荷载组合、传力途径、预埋件（或后补埋件）等停止细致阐明，应标明工程设计结构方式和衔接节点具有的平安性、先进性和经济性，以及立面分格和幕墙的结构厚度等。
5、物理性能
应明白幕墙工程的设计风压变形性能、空气浸透性能、雨水渗漏性能、平面内变形性能；隔声性能、保温性能、耐撞击性能以及光学性能等。本项目采取相关配套措施
6、建筑设计
主要包括幕墙工程的防雷结构设计、防火结构设计、抗震设计、耐腐蚀设计、绿色环保和节能设计、可视（玻璃、透明）幕墙所暴显露的内围护构造表面面（墙面、梁柱、洞口、百叶等部位）的设计等。
7、资料选择
标明用于幕墙工程的主要资料的运用部位、材质、规格、产地要
求（如有）、主要性能指标等。普通应包括铝合金型材、钢制件、玻
璃、金属板、石材及其它板材、胶类、密封胶条、五金配件及其它附
件等，应对幕墙工程所用的主要资料停止有针对性的阐明和描绘。其
中特别强调以下内容：
1）铝合金型材、钢制件、金属板、石材等需特别明白材质和外表处
理请求。石材的弯曲强度经检测机构实测结果不应小于8Mpa。
钢材外表处置完好的写出除锈办法、除锈等级、底面配套涂料称号及
道数、涂膜总厚度等，端口焊接封堵。
2）玻璃需特别明白原片、钢化、夹胶、中空层、镀膜等主要性能指
标，对原片颜色、玻璃均质处置、夹胶胶片、中空层的结构和填充、
镀膜的类型及镀膜面的位置等要重点予以阐明。
3）胶类包括硅酮耐候胶和构造胶等，需特别明白辨别中性或酸性、
单组份或双组分等请求。注明在有效期内运用，硅酮构造胶相容性实
验和复验的请求，不合格不得运用，全玻幕墙除外，现场不得填注。
同一幕墙采用同一品牌构造胶和密封胶，含相容性可配套实验报告。
石材幕墙施工中不得运用云石胶，云石胶是石材互相粘结时运用，注
明干挂胶的运用比例（0.9-1），A胶略大于B胶。石材幕墙胶无污染
实验报告和供方提供实验报告
4）密封胶条需特别明白材质，辨别三元乙丙、氯丁橡胶、硅橡胶等
详细请求。
5）五金配件需特别明白材质、开启方式、规格等指标，如应辨别不
锈钢304 和316 的材质请求，阐明开启五金的铰链、风撑、多点锁
系统详细配置、地弹簧的承重请求等。螺栓注明加设弹簧垫圈作为防
松措施，
6）焊条型号、焊缝方式和焊缝质量等级。
7）依据建筑设计窗墙比，在《陕西省建筑节能设计导则》相关表格
中查出玻璃及窗框类别，核对建筑图纸相关技术指标请求，存在矛盾
点时及时和甲方联络，以便精确选择相关资料。
8）一切面饰资料需在设计过程中和建筑设计院落实颜色，并标注与
图纸中，并列出汇总表
8、加工及施工请求
应阐明对面饰资料、构件加工精度的请求、与土建立计施工的配合要
求、与电气设计施工的配合请求、对幕墙施工的请求包括施工精度要
求等。
9、普通阐明
包括对清洗设备（如有）及设计材料的普通阐明。
10、需其他专业配合内容和幕墙施工单位配合事项
应阐明需建筑配合完善内容和其他专业设计和施工时留意事项，施
工单位进场丈量后绘制分格图和部分节点尺寸，待设计单位确认前方
可施工。
11、实验
列出实验详单（表格方式），注明组数划分、相关数据、实验时间.
一、幕墙性能检测包括风压变形性能、气密性能和水密性能，即通常
所谓的“三性实验”。必要时可增加平面内变形性能及其他性能检测。
即所谓的“四性”。
二、角钢和槽钢不需求停止复试，在幕墙工程中需求复试的资料有：
1、铝塑复合板的剥离强度；
2、石材的弯曲强度、冰冷地域石材的耐冻融性、室内用花岗岩的放
射性；
3、幕墙用构造胶的邵氏硬度，规范条件下拉伸粘结强度；
4、石材用密封胶的污染性；
5、幕墙用构造密封胶、耐候密封胶与其相接触资料的相容性和剥离
粘结性实验（这两项指标密封胶出厂检验报告中不能提供，但在密封
运用前必需停止复验）。
三、复验资料取样数量：在需求停止复验的资料中，同一厂家消费的
同一种类、同类型的进场资料应至少抽取一组样品停止复验，当合同
另有商定时，应按合同执行。
四、需求做现场实验的有：
1、后置预埋件的现场拉拔实验，抽取数量应按标准规则的比例采取
随机抽样的依法停止；
2、硅酮构造密封胶的剥离实验，抽取数量为每100 个组件抽取1 件。
3、假如采用双组分硅酮构造密封胶，还应做混匀性（蝴蝶）实验和
拉断（胶杯）实验。同品种型做一组即可。
4、淋水实验，全数停止。
5、窗户和玻璃幕墙的玻璃漏点实验
五、检验批的划分：
1、相同设计、资料、工艺和施工条件的幕墙工程每500～1000 平
方米为一个检验批，缺乏500 平方米应划分为一个检验批；每个检
验批每100 平方米应至少抽查一处，每处不得小于10 平方米。
2、同一单位工程的不连续的幕墙工程应单独划分检验批。
3、关于异形或者有特殊请求的幕墙，检验批的划分和每个检验批的
检查数量应依据幕墙的构造、工艺特性及幕墙工程的范围，由监理单
位、建立单位和施工单位协商肯定。
五、资料明细表设计深度请求
资料明细表应表示出该工程所用的一切资料，包括铝型材、玻璃、铝
板、石材、钢板、钢型材、钢加工件、密封胶、胶条、保温防火资料、
五金件、螺栓螺钉及其他辅材等。注明设计提供封样项目。
铝型材须阐明各种资料一切的部位，外表处置、颜色请求、材质请求、
线密度和断面方式等。
玻璃须阐明各种资料一切的部位和主要阐明，比方玻璃的厚度、颜色、
镀膜处置等。
铝板、石材、钢板、钢型材及钢加工件等须阐明各种资料一切的部位、
外表处置、颜色、规格请求、质量等级等。
其他幕墙资料须阐明一切的部位和规格、参数等。一切资料不得标明
厂家。一切资料不得标明厂家。(铝型材截面图不得标注编号，只写
明称号、运用部位、线密度、外表处置方法)
六、平面图设计深度请求
幕墙工程平面图应表示出埋件位置、主体构造、平面分格、立柱位置、
面板等设计内容。
1、构造平面
幕墙平面图必需以建筑构造平面图为基准停止绘制，应精确表示出幕
墙左近的主体构造，包括构造柱、结构柱、剪力墙、填充墙、主体结
构边梁，其中柱、剪力墙及填充墙应辨别明白，首层的有橱窗位置应
将橱窗内墙和门表示分明。应绘制足够的墙身大样图，在墙身大样图
上应精确表示出主体构造边梁、填充墙及圈梁，并作控制性标注。
2、不同幕墙总类的表达
幕墙平面图应精确表示出立柱的位置及幕墙面板，面板的接缝应予以
定位表示，全玻幕墙应表示出玻璃肋。能够看到的装饰面应用图例填
充，有装饰条的幕墙应表示分明装饰条距面板的间隔，雨篷应在平面
图上表示出来，有吊顶时，应将吊顶平面图表示分明，如有灯具也应
表示，如有拉杆表示出栏杆位置和标高。
3、标注
幕墙平面图中应标出面板的分格、幕墙结构厚度尺寸及幕墙品种的分
界限，尺寸标注必需含有相邻轴线有关系，一切的标注必需字高大小
一样，字高2.5mm，等比例缩放。索引大样时应明白标注大样的范
围和索引号。
4、幕墙平面图绘制比例应合理，不能超越1：300，必要时应分段绘
制，比例请求必需遵照建筑制图规范。
5、幕墙平面图剖切位置应在窗高中部，图中应表示出开启扇及门的
位置，表示出门窗编号及幕墙编号。门窗和幕墙编号和建筑蓝图对应。
6、幕墙平面图中应将室内局部表达完好，特别是与幕墙紧邻、相关
的隔墙以及临近幕墙的房间称号。
7、图框中含有工程项目称号，建立单位称号（与任务书相同），建筑
设计单位称号，图纸绘制比例、图幅、图号和页码。索引图注明索引
号
七、立面图设计深度请求
幕墙立面图应完善表达出建筑幕墙立面设计效果、幕墙资料及所在位
置、分格等。
1、幕墙立面图中应精确表示出立面分格、凹凸转机关系及窗洞位置。
有凹凸或转机关系时，应采用粗线明白表示。遮挡局部必需采用展开
图表示，斜面幕墙或弧面幕墙能够采用展开图表示等。
2、幕墙立面图中应对不同资料和构造方式的幕墙停止不同的填充表
示，图中幕墙工程资料超越一种时，应用不同的填充图案表示，并有
图例阐明。
3、立面图的竖向标注应包括楼层标高标注、楼层号标注、竖向板块
分格尺寸标注、层高标注、建筑总高标注等，需求时应对部分标高进
行标注，尺寸标注必需跟相应的楼层标高有关系，一切的标注必需字
高大小一样，字高2.5mm，等比例缩放。
4、幕墙立面图绘制比例应合理，不能超越1：300，必要时应分段绘
制，比例请求必需遵照建筑制图规范。
5、幕墙立面图中应表示出幕墙开启扇的开启方式，出入口门的类型，
雨篷的位置、类型及拉杆的位置高度等。（留意开启扇和栏杆的
关系）
6、幕墙立面图中大的平面转机部位应标注转机角度。
7、幕墙立面图中应表达可视（玻璃、透明）幕墙所暴显露的内围护
构造表面面（墙面、梁柱、洞口、百叶等部位）的做法及其与幕墙的
关系。
8、若有女儿墙挡住局部幕墙立面，应采用虚线表示被挡住立面的轮
廓及分格。
9、索引大样时应明白标注大样索引图的范围和索引号。假如有方向
辨别时，应表示出方向。
10、图纸图框上应有图纸称号、图纸编号、比例、索引位置、页码
等，必要时能够表示设计请求等。
八、大样图设计深度请求
不同类型的幕墙包括面板资料、构造方式和做法不同的幕墙，以及幕
墙立面或平面比拟复杂的部位，均应绘制大样图，比方大商业和底商
等必要时全部做相交连续的部分大样图。
1、大样图应标明索引自立面或平面图纸的编号。
2、大样图绘制次第应先设计主要大样，后设计次要大样。
3、大样图的设计内容至少应包括立面大样图、平面大样图（横剖）
和墙身大样图（竖剖），每种不同的位置应要有相应的横剖和竖剖。
4、大样图应采取适宜的比例，不能超越1：100，主要大样图比例不
能超越1：50，必要时将部分立面大样图、横剖和竖剖相应的分红三
张图布置，比例请求必需遵照建筑制图规范，保证图纸表达分明。
5、大样图中应索引细致的节点图，将各部位的不同做法反映分明，
包括一切的收边收口节点、有墙体局部的幕墙处置、女儿墙处置节点、
踢脚收口节点等。
6、大样图中应用填充的方式辨别不同的资料，除胶缝可用单线条简
单表示外，其他应按节点设计的实践状况表达分明。
7、平面大样图应对面层的平面分格、立柱的位置及横梁与立柱的连
接、防火保温做法等有分明的表达，并与节点设计坚持分歧。
8、立面大样图战争面大样图均应表示出幕墙开启扇的开启方式及出
入口门的方式等。
9、墙身大样图应对面材的立面分格、横梁的位置及与立柱的衔接、
防火保温做法等有分明的表达，并与节点设计坚持分歧。
10、部分立面大样图的竖向标注和竖剖大样图应包括楼层标高标注、
楼层号标注、竖向板块分格尺寸标注、层高标注等，尺寸标注必需跟
相应的楼层标高有关系；部分立面大样图的横向标注和横剖大样图应
包括幕墙板块的横向分格、幕墙厚度尺寸及幕墙品种的分界限，尺寸
标注必需跟相邻轴线有关系，一切的标注必需字高大小一样，字高
2.5mm，等比例缩放。
11、图纸图框上应有图纸称号、图纸编号、比例、索引位置、页码
等，必要时能够表示设计请求等。
12、大样图中必需包含永世性洞口和土建雨篷及一层悬挑梁的三边
收口剖面图，普通大于构造或建筑完成面10mm
九、节点图设计深度请求
幕墙工程节点图应能分明表现整个幕墙的资料及结构做法，对节点做
法表达应完好明晰。节点图应明晰精确的反映幕墙的详细做法和全部
资料，幕墙承包范围内的资料均须在节点图内停止表现并精确的停止
标注，在节点图上呈现的不在幕墙承包范围内的资料，亦须明白标注
为非承包项或以其它方式停止辨别。
1、节点图应至少包括但不限于以下内容：
1）规范节点，包括规范横剖节点和规范纵剖节点。
2）纵剖节点，包括窗间墙纵剖节点、封顶纵剖节点、封底纵剖节点。
3）横剖节点，包括封边横剖节点，转角横剖节点。
4）立柱装置节点。
5）横梁装置节点。
6）功用节点，包括防雷、防火、防水、衔接节点等。
7）开启扇和门的五金配件装配图（包括胶条和毛条）。
8）加工图。
9）石材幕墙和窗关系，特别为相交窗。
2、节点图中应标明索引图纸的编号。节点图能够从大样图中索引，
也可从其它节点图中索引，均应标注分明，节点图应采取适宜的比例，
不能超越1：6，规范节点比例应按1：1 表示。
3、节点图绘制次第应先绘制主要节点（包括规范节点、功用节点、
装置节点、主要交接节点、梁间节点及女儿墙收口节点、踢脚收口节
点等），后绘制辅助节点及收边节点。在设计主要节点时应留意思索
与辅助节点和收边节点的配合，尽量减少对辅助节点和收边节点的特
殊处置。
4、节点图应表达分明，标注细致，表达完好的设计思想，主要节点
的应将一切的请求尺寸标注分明，一切用的资料称号须标注分明。
5、对幕墙的主要局部要停止细致设计，对墙角区和墙面辨别开设计，
不同楼层标高分开设计，确保节点做法平安、经济。
6、应依据制图标准及三视图的原理，对节点图中的参考投影线及投
影面停止合理表达。(亦可绘制相应三维图)
7、节点图中无法表示或标注分明的部位应绘制放大节点图。
8、图纸图框上应有图纸称号、图纸编号、比例、索引位置、页码等，
必要时能够表示设计请求等。
十、埋件图设计深度请求
幕墙工程埋件图普通采用平面图方式表达，也可依据需求设计成立面
图，比方主体构造立面上有布置了埋件的斜梁，则应绘制埋件立面图
以精确表示埋件的定位。
1、埋件平面图应以幕墙平面图为基准，依据节点设计及构造设计，
将幕墙埋件的实践平面位置表示分明，标注埋件的施工定位尺寸，定
位尺寸普通包括中心线间距及与相邻轴线的间隔等。
2、应在埋件平面图的根底上绘制埋件剖面图，分明表示各部位埋件
的不同配置。剖面图上应表示埋件的施工定位尺寸、楼层标高、楼层
称号、相关的轴线及其编号，以及与埋件有关的技术请求。
3、对不同的埋件，应绘制埋件加工图，标注细致，技术请求明白。
4、一切的楼层均须有相应的埋件平面图，应全面反映幕墙工程主体
构造上埋件的配置和定位状况。
5、应留意辨别不同类型埋件，如板式埋件和槽式埋件等的埋设范围。
十一、加工图设计深度请求
加工类资料必需出具细致加工图，且注明加工误差请求。
