幕墙人必备知识—幕墙设计的基本要点

很长一段时间以来，建筑工程幕墙设计并非是专业的幕墙设计人员来完成的，而是由幕墙制造厂家自行设计和担任的，一些技术实力比拟强的制造商，通常都能够提供牢靠的技术效劳保证。但是由于很多厂家并非从属于同一个行业，因此采取的规范很难统一，常常会呈现不同水平的平安隐患，特别是在一些中小城市，由于厂商的技术实力不够，经常会呈现十分严重的平安问题。所以在确保建筑物平安运用以及经济的根底上，建筑单位部门的相关担任人一定要严控控制幕墙资料的质量，控制幕墙设计的要点，使幕墙的施工质量得到保证。

幕墙设计

二、建筑幕墙设计常见问题剖析

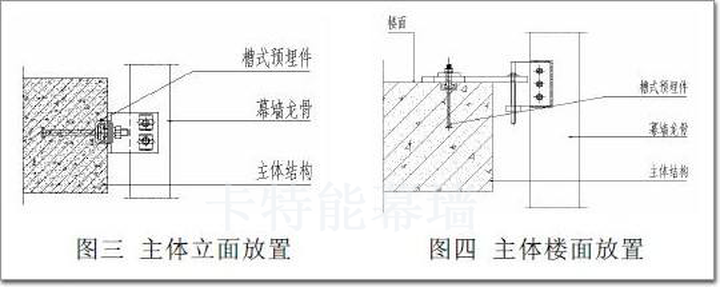

1、预埋件部位：一些建筑工程主体没有设计预埋件，因此施工期间只好借助收缩螺栓以及化学螺栓停止弥补; 而有些虽然有预埋件，但是由于预埋件规格以及钢价焊接和锚固长度很难满足施工标准的请求。

幕墙设计

2、立柱和横梁部位：立柱力学计算的模型难以满足实践工程所需，加上立柱与横梁型材截面的特性参数没有计算精确或者呈现了套用错误，以至还有一些型材截面外形基本不能到达受力的请求; 有些立柱以至被设计成受压杆件，虽有校核杆件的强度但是没有校核杆件的刚度; 也有一些没有依照最不利的分格和最大的跨度停止验算的。

3、幕墙和主体衔接的部位：支座和板件焊缝的强度没有到达施工标准请求，加上衔接位置只装置了1 个螺栓，便使得角码遭到的弯矩过大进而难以加固好。

幕墙设计

4、板块固定的位置：隐框幕墙的板块下面没有设置托条，压板间距又太大，而且压板自身的强度达不到施工标准的请求。

5、防火以及防雷部位：采用的防水棉厚度难以满足施工标准请求，而防水隔板比拟薄，加上防水节点不够紧密，便招致立柱伸缩位置的防雷节点没有处置好。

幕墙设计

三、幕墙设计中留意把控的要点

由于建筑幕墙设计对专业性请求较高，所以在设计过程中常常是建筑师先提出设计思绪和设计效果图；其次，详细的设计则由建筑装饰公司实行组织设计,表现为不连续设计流程特性。现将分离实践工作经历将幕墙设计中比拟常见的问题及改善措施总结如下。

1 、幕墙整体上应留意的设计要点

如前所述，幕墙为建筑物的外围护构造,其功用主要包括：接受自重及直接作用于其上的地震作用、风荷载等，由于其自身不分担主体构造接受的地震或荷载作用,所以幕墙在设计时要到达以下几个请求：

（1）它要有一定的刚度、承载才能、稳定性和相关于主体构造的位移才能；

（2）它的构件与立柱、横梁的衔接能牢靠地传送地震、风荷载作用及幕墙构件的自重；

（3）衔接部位主体构造混凝土强度等级不应低于C25，以确保其与主体构造的衔接牢靠性；

（4）它与锚固的衔接必需平安牢靠,并恰当留有余地,特别需求肯定其承载力时宜停止实物实验；

（5）幕墙与砌体构造衔接时,在其主体构造上可作增设钢构造梁柱或钢筋混凝土,在这里不将轻质填充墙作为幕墙构造的支撑构造思索，由于其变形才能和承载力都比拟小；

（6）幕墙设计应采取防雨水渗漏性能的措施，特别是一些设计有百页窗及玻璃采光顶的幕墙工程，应特别注重其与周边联合、压顶等结构复杂部位的施工，发现密封不良、资料性能达不到请求时及时整改或改换，必要时应分层停止抗雨水渗漏性能的淋水实验，根绝渗漏现象发作。

2、幕墙构造设计要点

（1）幕墙构造一定要有足够的顺应及吸收位移才能，这样才干有效避免因主体构造程度力产生的位移而损坏幕墙构件，也留有活动的余地给幕墙构件与立柱、横梁之间；

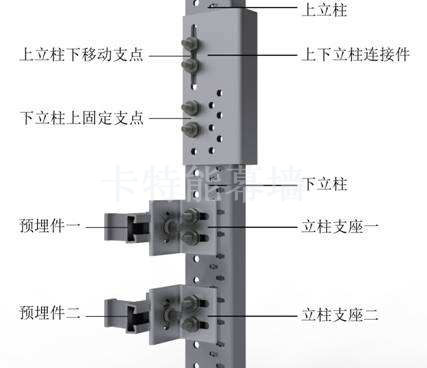

（2）要让幕墙在本身平面内能有变形才能，可在立柱每层设置活动接头,这样也使立柱上下有活动的可能；

（3）上下柱接头空隙不要小于15mm，以到达立柱装置施工的误差、立柱的温度变形、主体构造柱子接受竖向荷载的轴向变形的需求；

（4）应将立柱设计成轴心受拉或偏心受拉构件,其结构做法宜选取铰接节点在上端悬挂,下端选取可上下变形的节点方式，从而以减少立柱设计成完整受压工作状态时对平安的不利影响，同时也避免程度荷载会使其受弯。

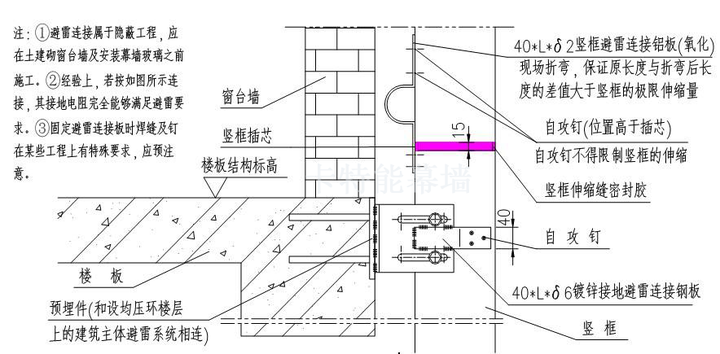

3、幕墙防雷系统的设计要点

幕墙经过防雷系统的设置，可以有效的减少由于雷击而形成的人身财富损失。经过幕墙防雷系统的科学设置，可以有到达比拟理想的幕墙防雷效果，从而避免或减少雷击建筑幕墙所发作的人身伤害和财富损失。防雷系统的设置要遵照平安牢靠的准绳，还要具有一定的超前认识，这样才干构建出一个技术比拟先进的建筑幕墙防雷系统。在建筑幕墙的防雷设计中，还要充沛的应用建筑物的接闪器、引下线和接地安装，经过这些安装的科学运用来完成建筑幕墙竖向龙骨、横向龙骨以及建筑物防雷网的联通，最终构建出一个比拟完善的防雷整体。经过这样的设计可以让由于雷电所致的宏大电量疾速地保送到公开，由此起到了维护建筑幕墙免遭雷电毁坏的作用。在建筑幕墙的设计中，多数都将建筑幕墙项部女儿墙的盖板局部，设计成幕墙接闪器，这就使得幕墙接闪器承受到的雷电流，能够经过幕墙女儿墙的避雷均压环和防雷引下线，平安地把雷电流引到建筑物的防雷网，从而完成比拟理想的避雷效果。

4 、幕墙要留意的设计要点

（1）幕墙属于可改换构造，构造设计运用年限取不小于25年。预埋件不容易改换，宜按50年思索。大跨度、大型支承钢构造的构造设计运用年限宜按主体构造思索。

（2）正确了解和执行规范标准。标准规范是成熟经历的总结，不是对新技术的瞻望。标准并不限制新技术的应用。

（3）玻璃的平安选用是幕墙设计和构造设计的一个关键问题。平安玻璃品种不同，性能也不相同，应依据各个部位的不同请求选用不同的玻璃。

（4）幕墙节能已成为我国建筑节能的重要一环。幕墙节能的设计要思索在严寒地域、冰冷地域和温和地域停止冬季的保温设计，夏热冬冷地域和夏热冬暖地域要停止夏季的隔热设计。设计时要思索到中空玻璃的节能效果远远大于单层玻璃。采用断热幕墙的构造方式是幕墙建筑节能的最有效的途径。

幕墙设计

四、结语

总而言之，在幕墙工程的设计中，要选择那些资质高的专业设计公司，这样才干保证设计可以到达比拟理想的效果。除此之外，为了提升幕墙设计的程度，还要严厉检查幕墙工程的设计审核，经过设计人员对幕墙相关计算及结构设计的标准执行，来最终确保幕墙工程的构造平安，到达比拟理想的运用功用。为了完成良好的幕墙设计效果，还要增强对设计、选材、制造及装置等方面的控制，经过幕墙消费全过程的严厉控制，来最终到达理想的幕墙工程质量。
