Z字住宅

面积: 236 m²

项目年份: 2020

类型：独立住宅 室内设计

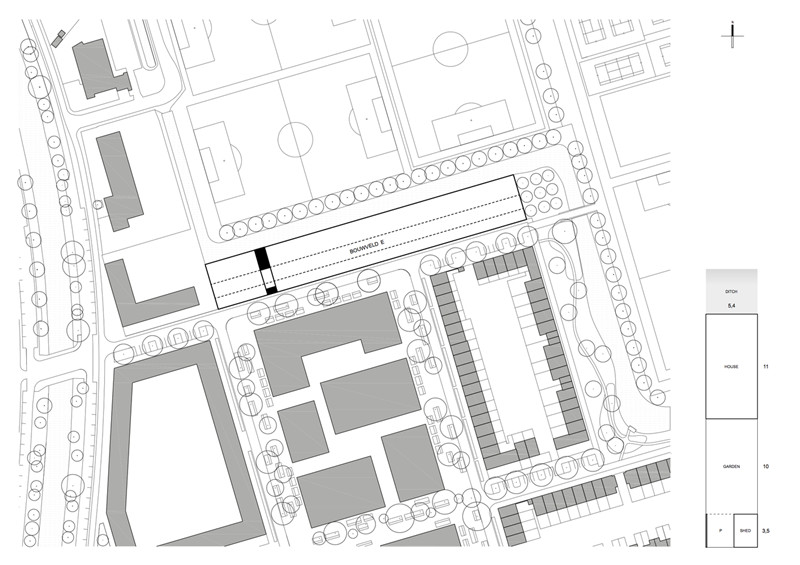

项目所在的新住宅区位于乌得勒支东部，原为一个家畜市场所在地。

住宅区北部（E 区）被划分为宽度5.4m至8.4m不等的自建地块， Z 字形住宅地块宽为5.4m。

这些自建地块的共同特点是都有一个前置花园。

花园直接与街道相连，有的通过小棚或工作空间与街道隔开。

花园长度为13.5m，使住宅与街道间隔足够长的距离，独

特的规划方式使住宅能有不同寻常的平面布局。

这栋住宅不会先穿过一个带卫生间和电表箱的大厅再进入家里，

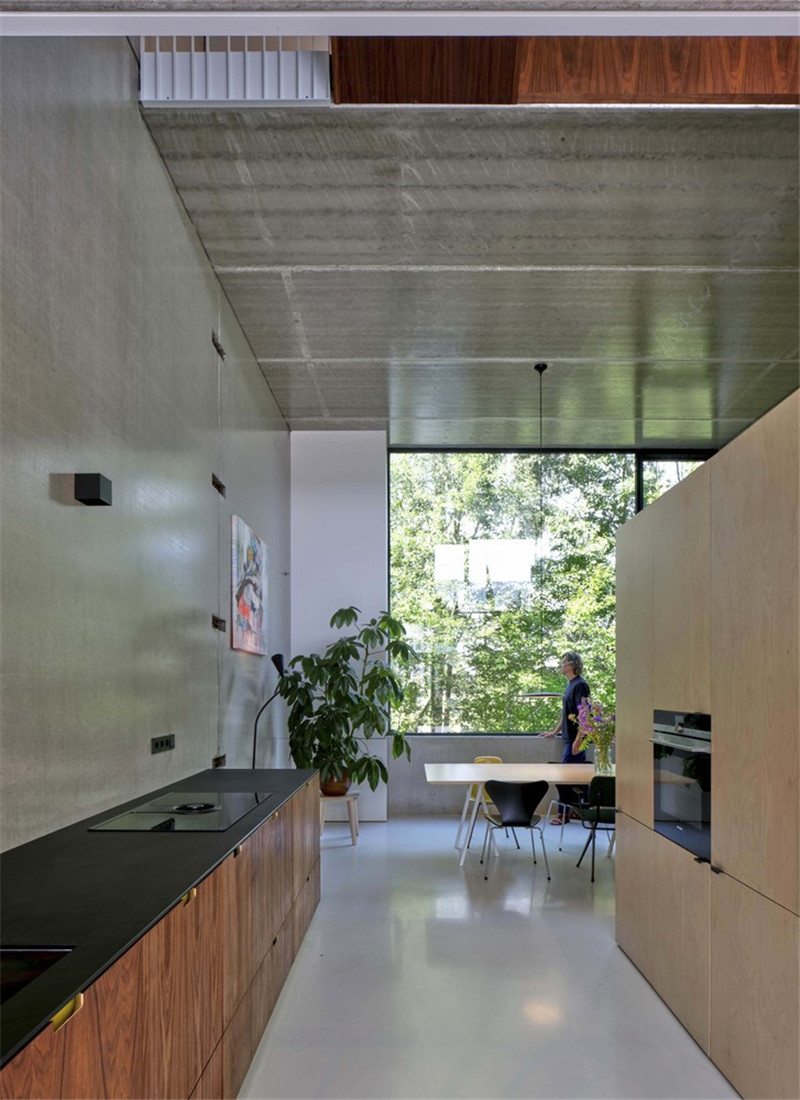

而是直接步入厨房或客厅。进入 Z 字形住宅的方式正是如此。

住宅在略去大厅空间后，有了一个更友好舒适的平面布局。

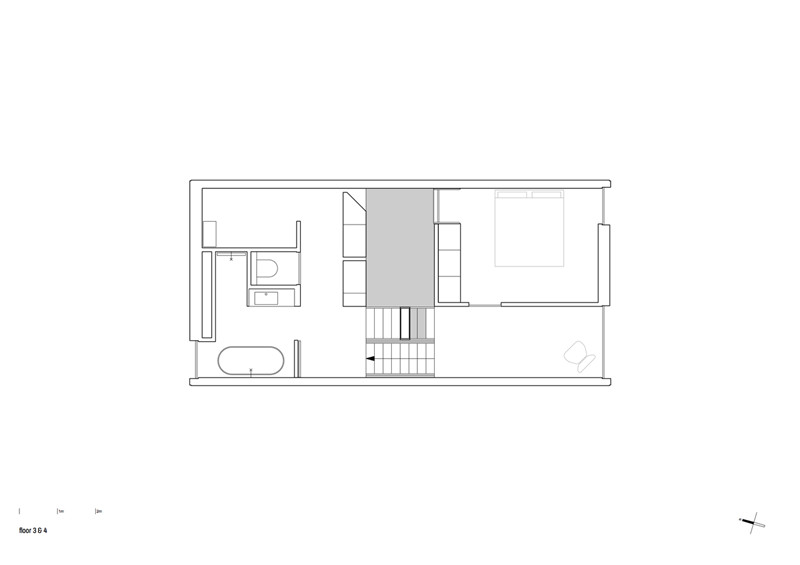

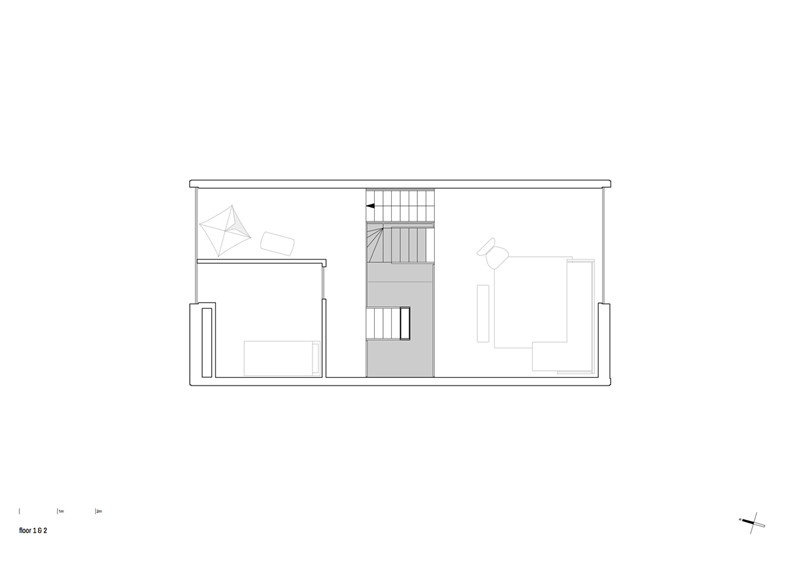

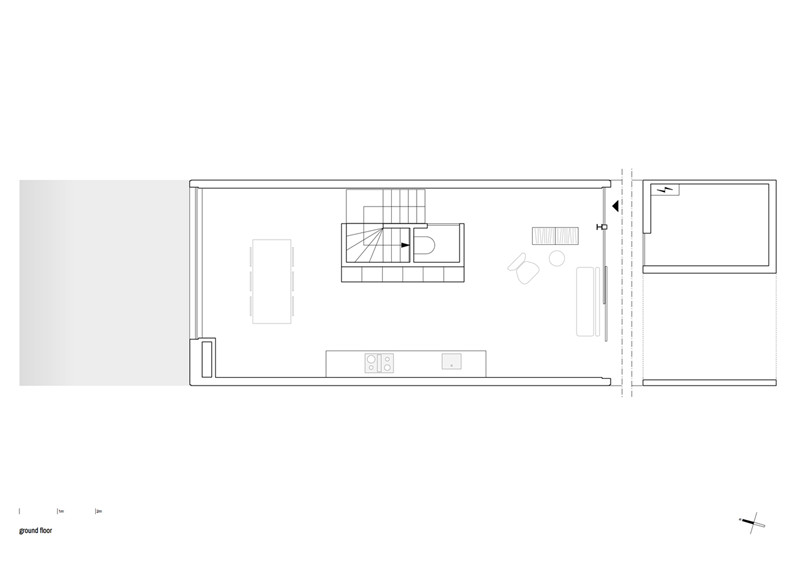

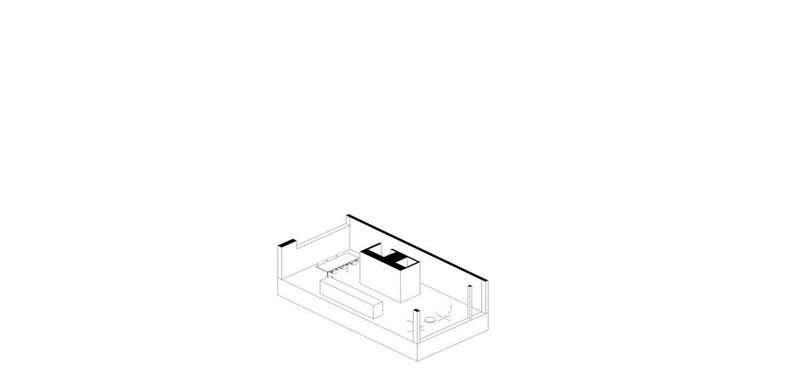

卫生间、储藏间、楼梯和厨房被置于平面中心，

于是住宅前后有足够的宽度用以设置餐桌或休息区。

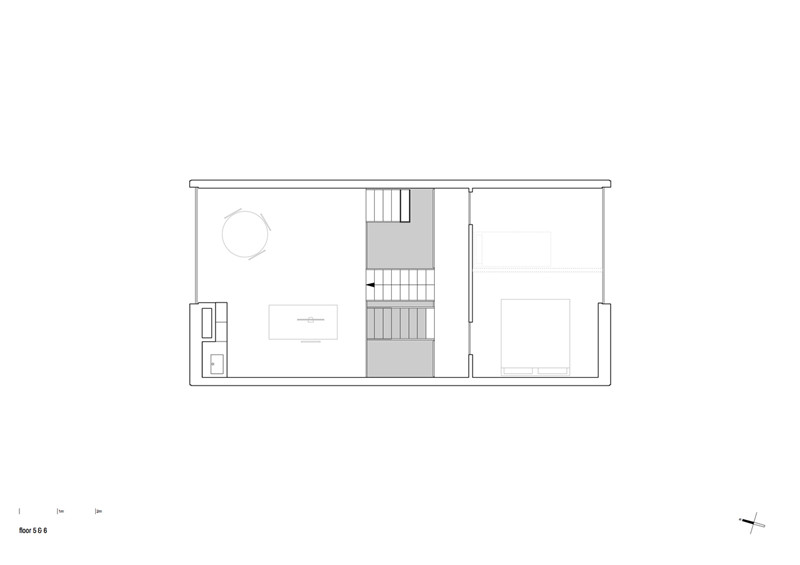

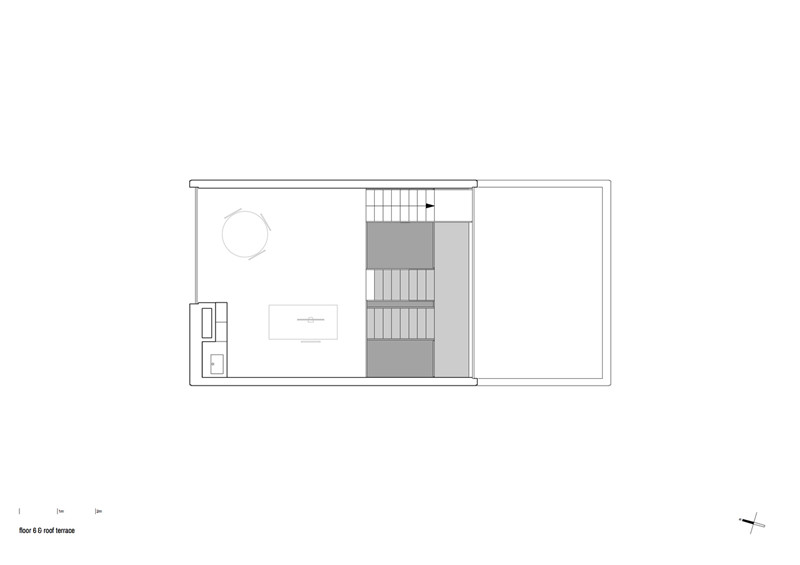

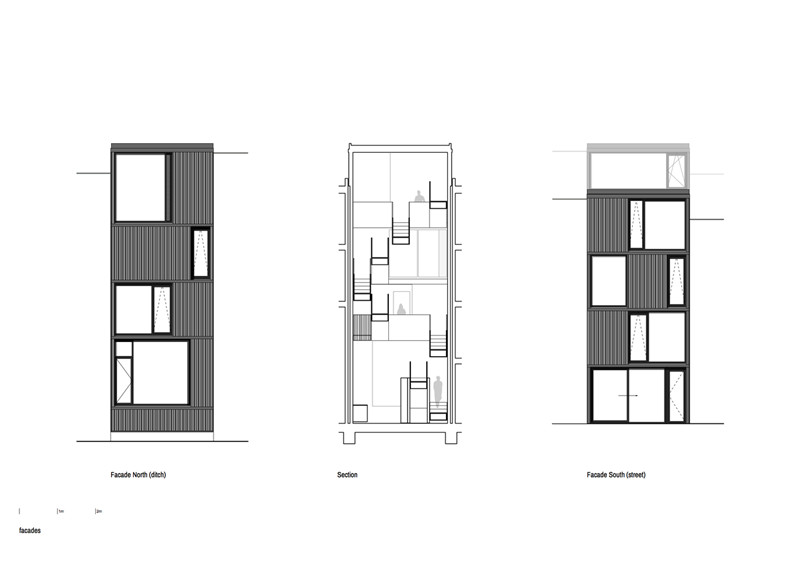

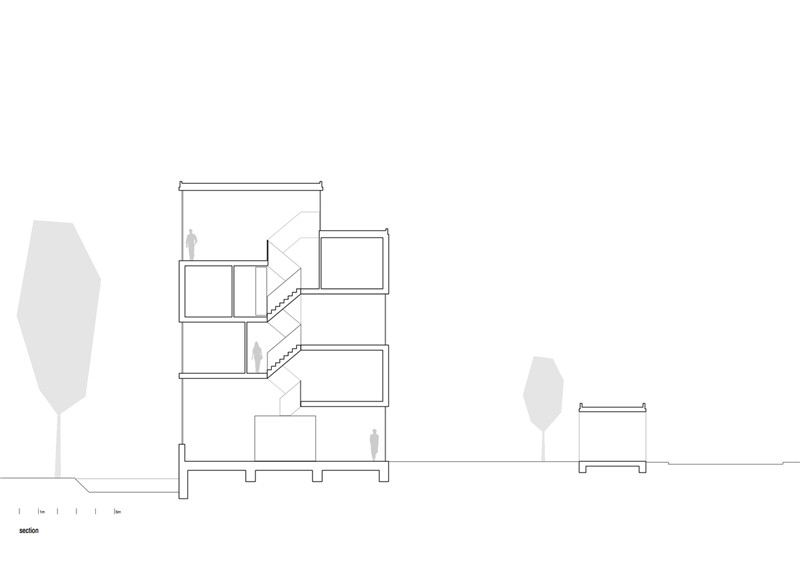

住宅为混凝土错层结构，

包含八个不同高度的平面，

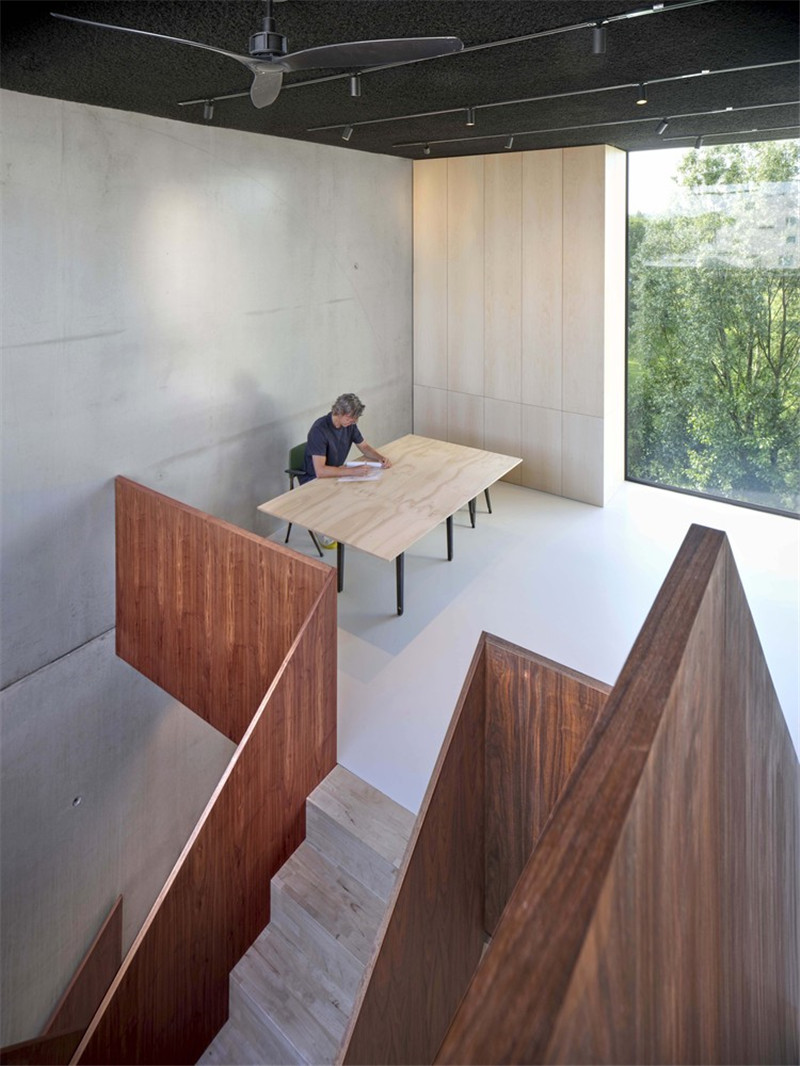

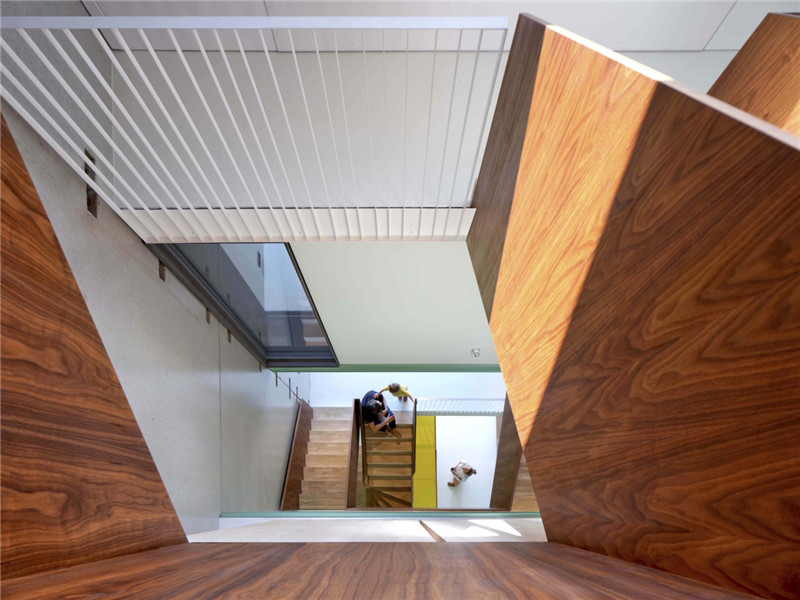

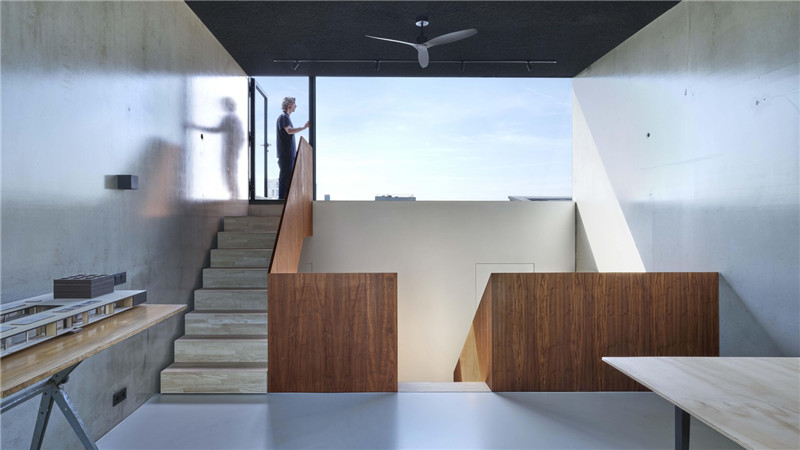

中部打通，由一个木质楼梯衔接各楼层。

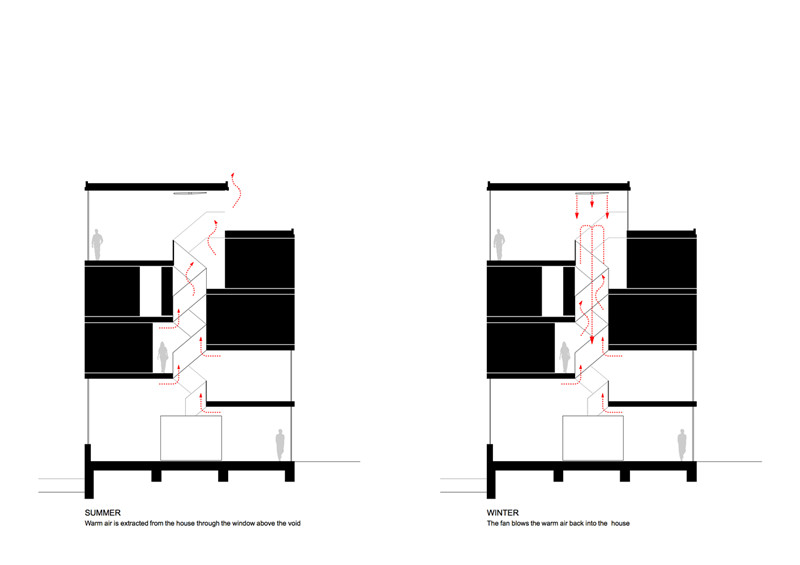

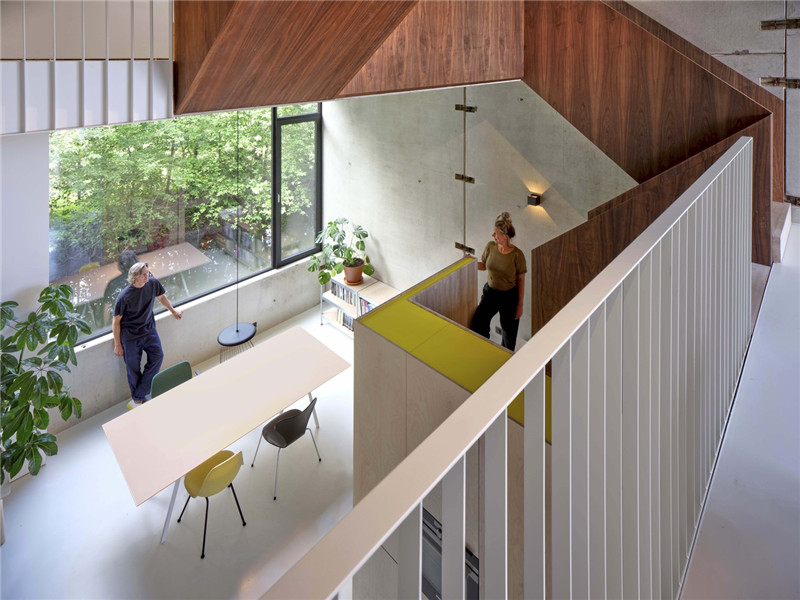

中空区域使自然光能通过天窗和落地窗涌入整个建筑，

也使每个楼层视觉上更开阔。

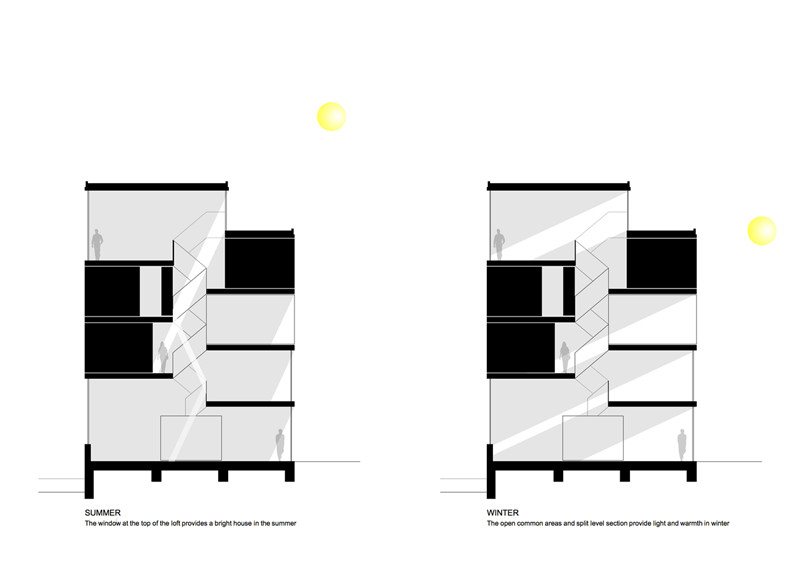

公共空间的落地窗使温暖的阳光在冬日仍可从南边照进住宅深处。

中空区域上方的天窗则让夏日阳光能照射到每一层楼，包括住宅北侧。

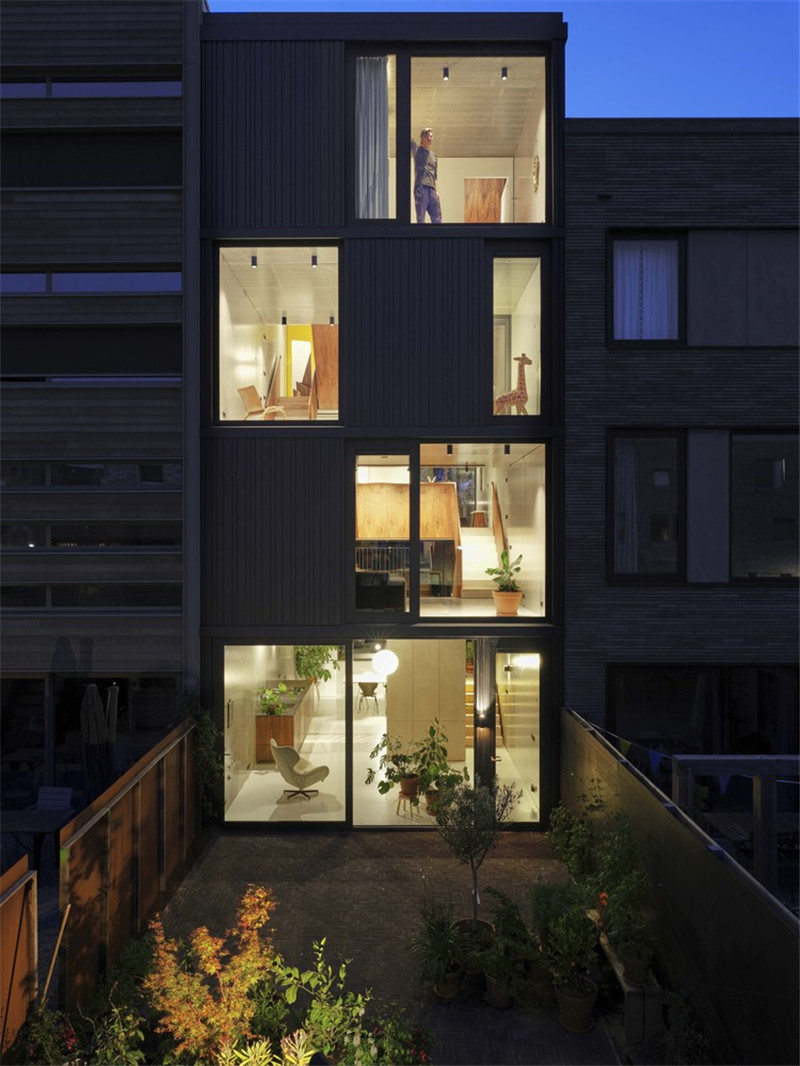

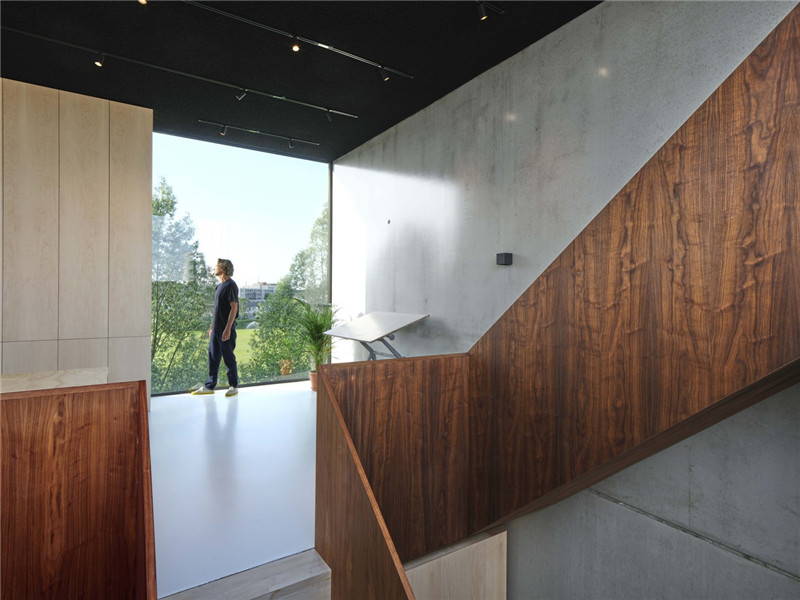

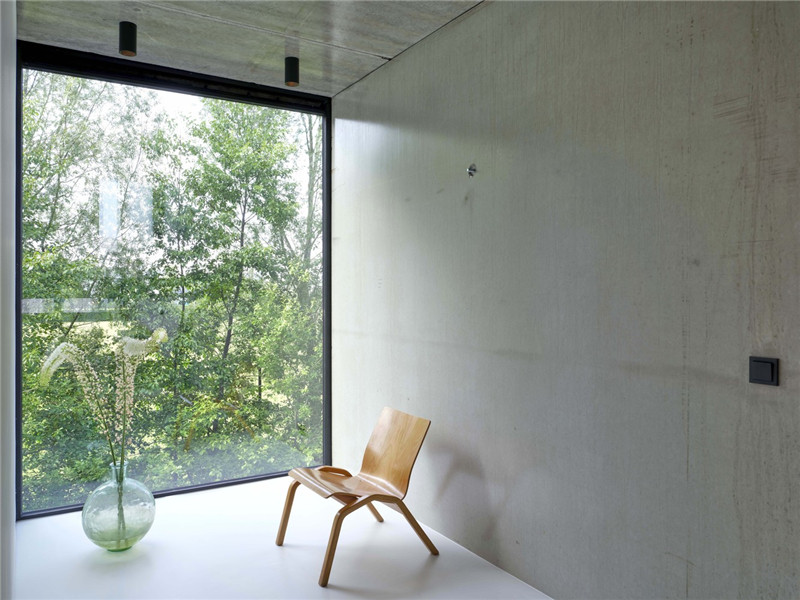

北侧大面积的落地窗使人们能欣赏美丽的水滨绿景。

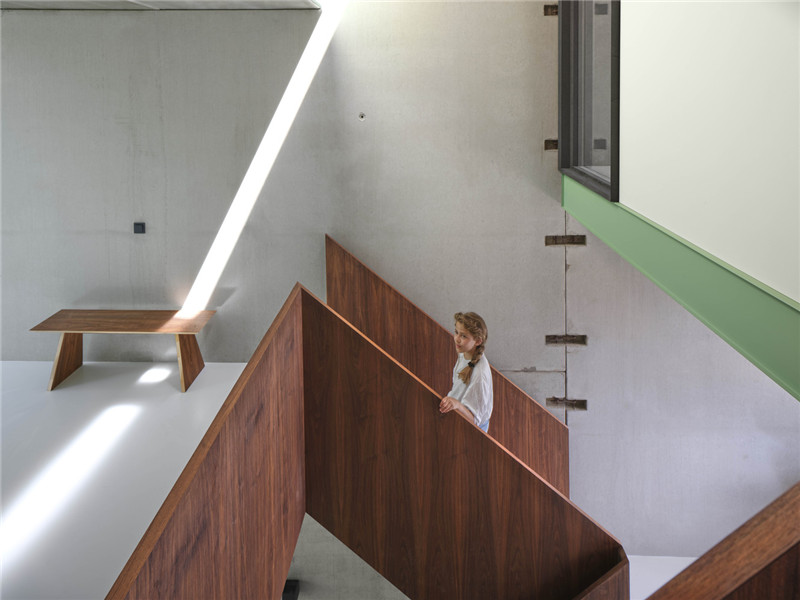

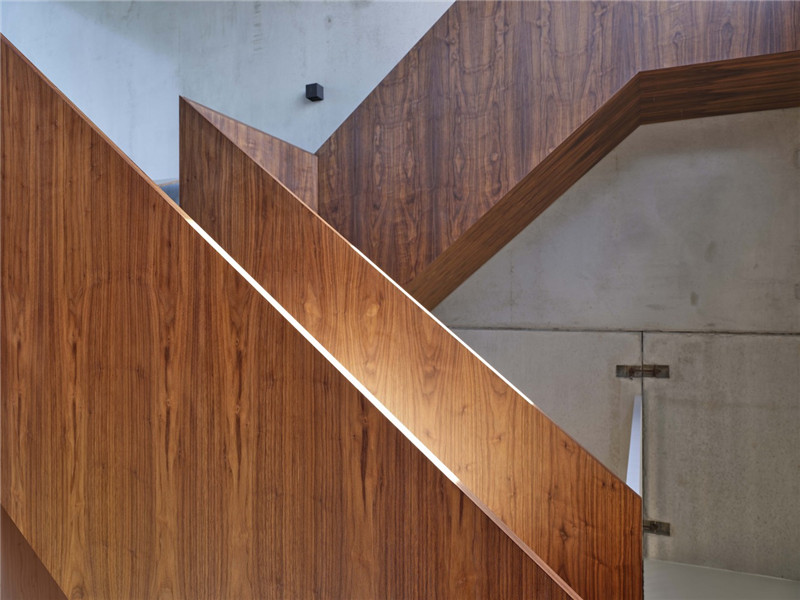

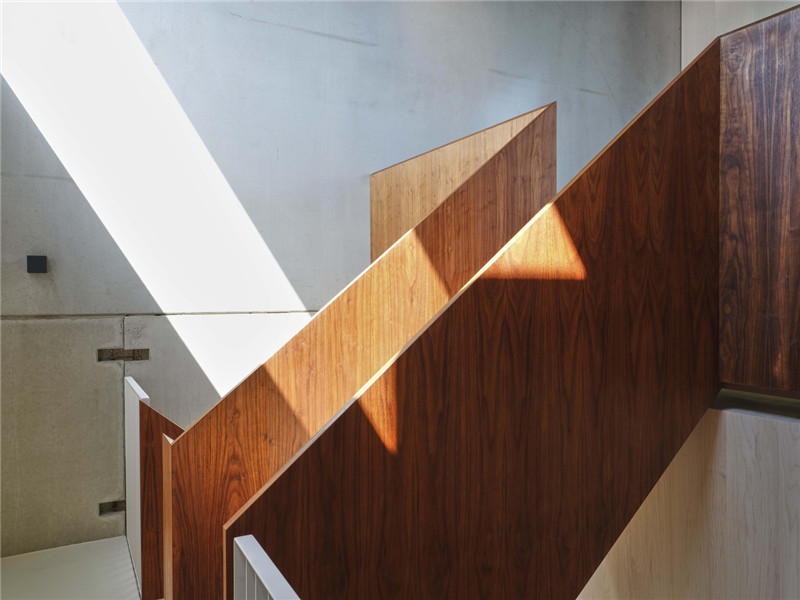

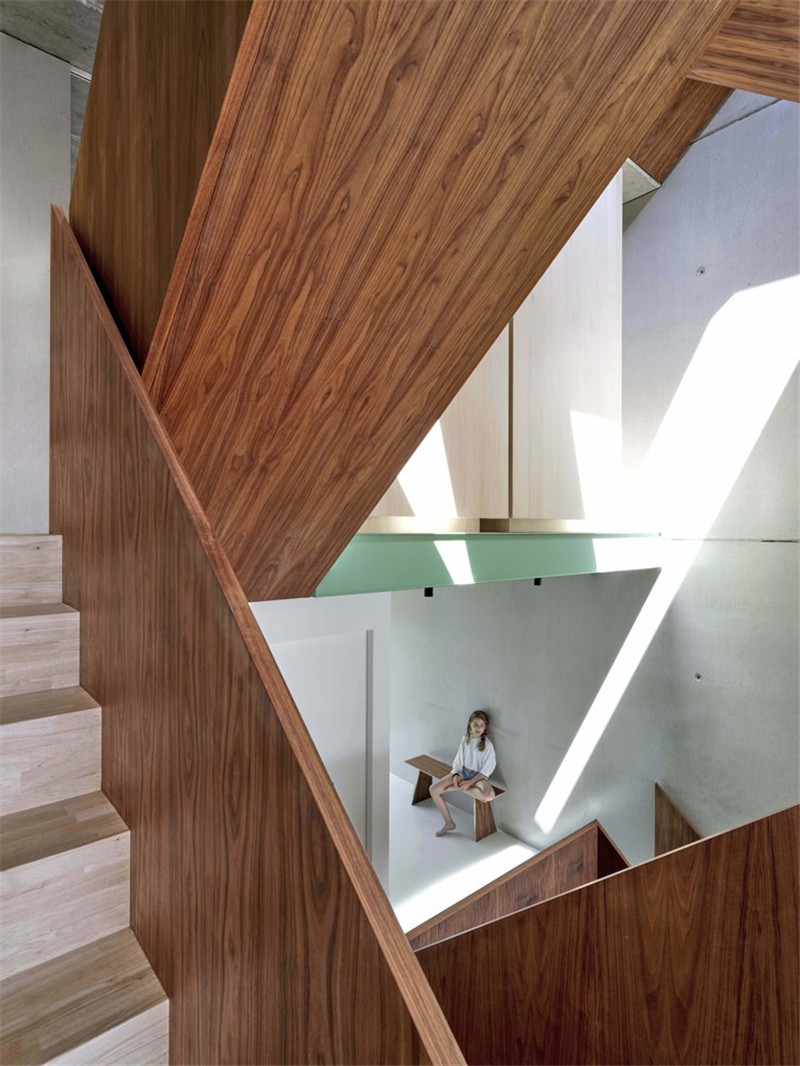

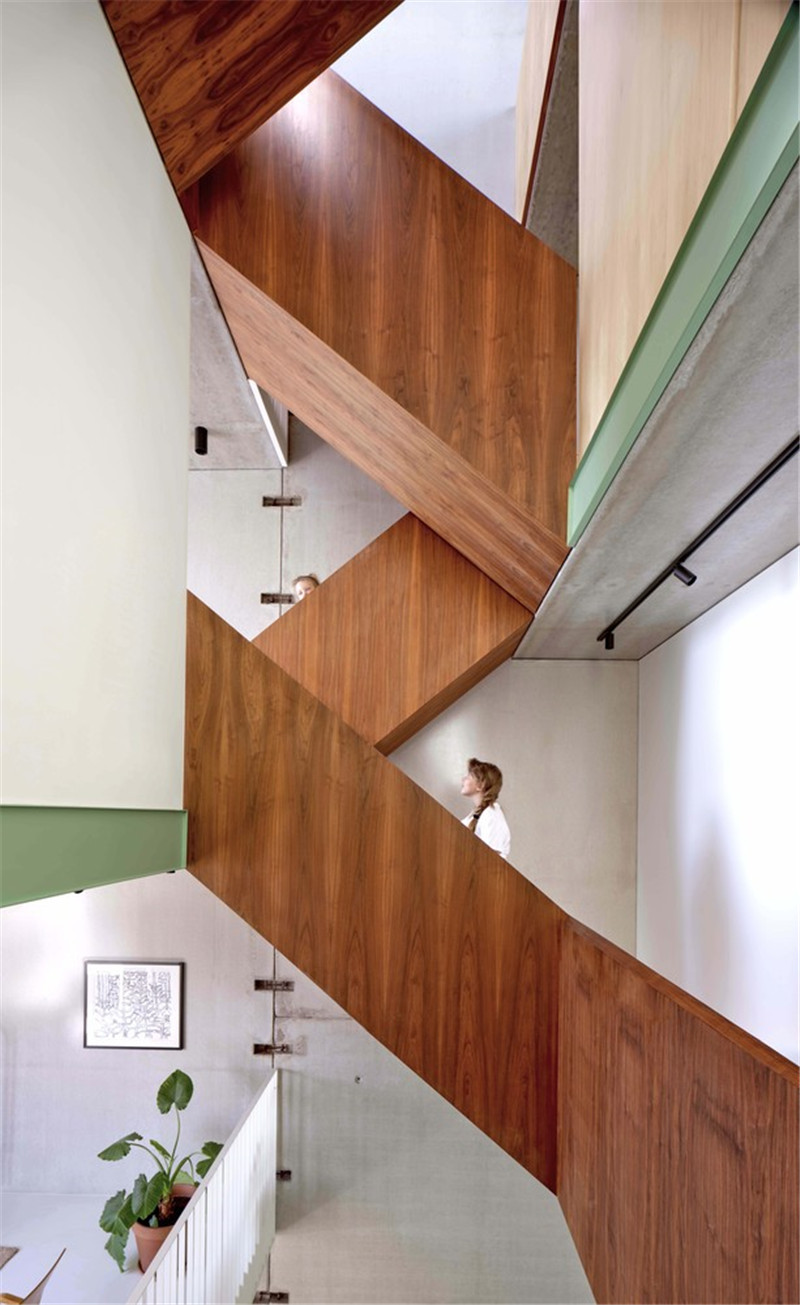

楼梯如巧妙堆叠的积木，路线富有趣味性，

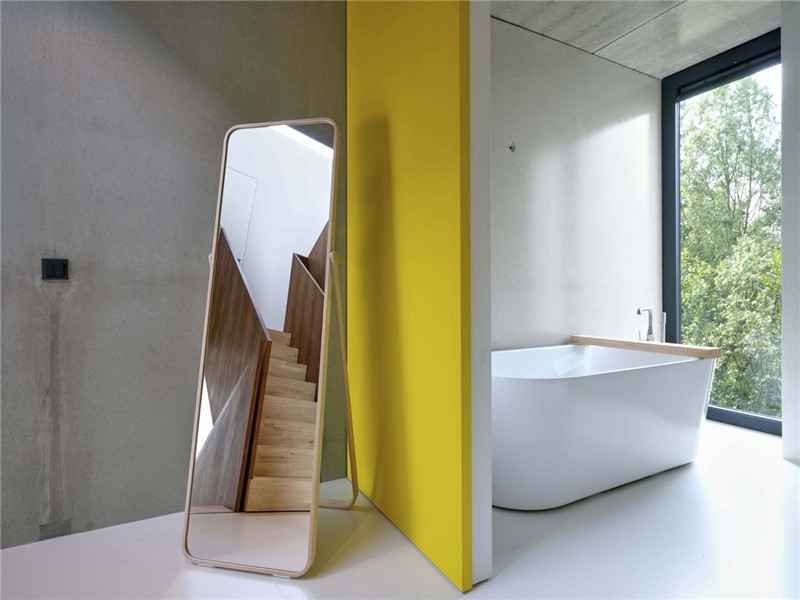

在卧室与浴室间交替，转角开启新空间，引发人们的好奇心。

以上这些设计让住宅充满惊喜、阳光和空间吸引力。

住宅是在没有总承包商的情况下建造的，Jasper Smits 自己建造了整栋房子。

出发点是为了节省建造成本，其中人工成本占比最大，因此需尽可能使其最小化。

建筑师通过这几方面来减少人工开支：

•以大尺度元素代替小尺度装饰性元素

：每层楼一扇窗比每层楼三扇窗人工成本低；

板材搭建比砖砌速度快。

•现场只拼装，不加工：楼梯、柜子和围栏都是精确预制的

，所有独立部件都由电脑计算制作，可被快速安装完成。

•选择恰当的材料，利用好其特性。
